AI浪潮席卷产业的当下，所有人的目光都聚焦在CPU、GPU、存储器这些“台前主角”身上，却少有人留意，IP行业正从一个稳定的“慢赛道”一跃成为整个半导体生态中最炙手可热的板块。
如果说芯片设计公司是AI时代的“淘金者”，那么半导体IP厂商就是那个“卖铲人”——在每一颗AI芯片的背后，都离不开IP厂商提供的处理器内核、高速接口和各类功能模块。而当淘金热愈演愈烈时，最先赚得盆满钵满的往往是那些出售工具和补给的人。
01
AI淘金热里，IP才是隐形赢家
半导体IP市场的热度，首先体现在持续创新高的市场规模上。鉴于2025年全球IP市场规模的官方数据尚未披露，本部分分析将优先采用2024年的统计数据。
据行业机构IPnest发布数据显示，2024年全球半导体设计IP（知识产权）市场规模达到84.916亿美元（折合约85亿美元），较2023年的70.625亿美元增长20.2%，创下历史新高。其中全球设计IP市场TOP10厂商营收合计70.89亿美元，同比增长22.8%，市场份额从2023年的81.7%提升至83.7%。其中，ARM、Synopsys两家企业合计占据66%的市场份额。
从2016年至2024年，全球IP市场增长了145%，其中，Synopsys和Cadence的增长率分别达到326%和321%，而ARM的增长率为124%。
02

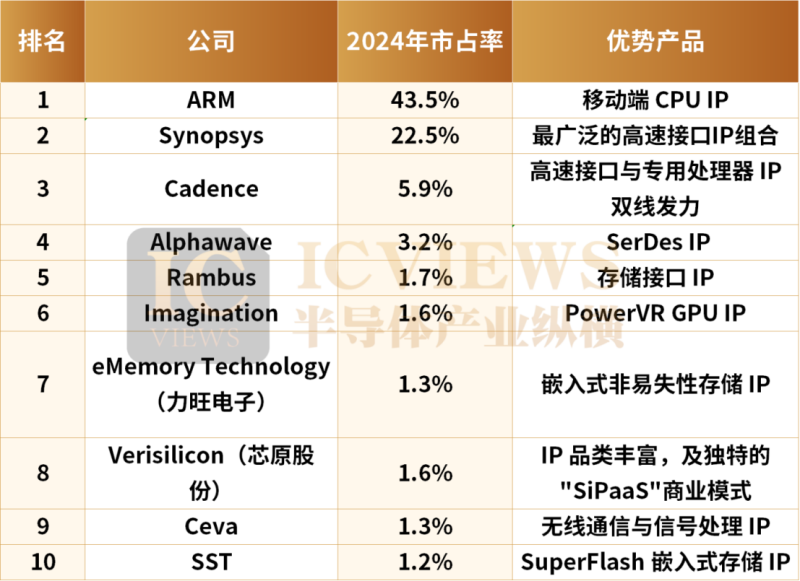

IP十强，优势解析
在移动端CPU IP领域，ARM是当之无愧的龙头，是智能手机、AIoT、汽车电子等领域大都选择该架构。ARM的全栈化IP矩阵覆盖从低功耗Cortex-M系列（MCU）、高性能Cortex-A系列（手机/服务器），到AI专用Neoverse系列（数据中心/AI芯片），以及Mali GPU、Ethos NPU等完整IP组合，满足从边缘到云端的全场景需求。
在生态壁垒方面，目前全球有超千家芯片设计公司基于ARM架构开发产品，形成“ARM架构→芯片→软件生态→终端用户”的完整闭环，也是RISC-V架构最大的竞争对手。
Synopsys和Cadence均为EDA龙头，其IP业务是其整体战略的关键一环，旨在与自家的EDA工具形成合力，特别是在数字后端、定制设计和系统级验证等领域提供强大的IP支持。
其中Synopsys提供行业最广泛的基础IP组合，同时拥有业界最广泛的高速接口IP组合，涵盖PCIe、CXL、以太网、HBM、Chiplet互连（UCIe）等所有关键协议。
Cadence侧重高速接口与专用处理器IP双线发力，高速SerDes、HBM接口性能顶尖，旗下Tensilica DSP/AI处理器IP具有独特优势，与模拟/混合信号EDA工具链融合更紧密。
Alphawave专注于112G/224G等超高速SerDes IP，技术性能对标Synopsys/Cadence，在数据中心、AI芯片、Chiplet领域快速崛起。并且在UCIe、CXL等Chiplet互联标准上深度布局，为AI加速器、HPC芯片提供高速Die-to-Die互联IP，是Chiplet架构普及的核心受益者。
Rambus专注于DDR、LPDDR、HBM等高速存储器接口IP，是AI加速器、数据中心、智能手机内存互联的核心供应商，尤其在HBM3/HBM4等高端存储接口领域技术壁垒极高。LPDDR5T/5x等低功耗存储器控制器IP，专为移动设备、AIoT设计，在功耗控制上业界领先。
Imagination的PowerVR GPU IP以低功耗、高能效比著称，在图形渲染、AI推理融合方面优势显著，支持多精度计算，适配智能手机、汽车电子等严苛功耗场景。
eMemory Technology（力旺电子）是全球最大的嵌入式非易失性存储IP供应商，提供OTP、MTP、Flash、ReRAM等全品类NVM IP，广泛应用于MCU、IoT、汽车电子、AIoT等领域。
Verisilicon（芯原股份）技术优势是IP品类丰富，其独特的"SiPaaS"商业模式将半导体IP授权与一站式芯片定制服务有机结合，形成了完整的产业生态闭环。通过平台化的服务模式，芯原能够为客户大幅缩短芯片开发周期，降低研发成本，提高产品竞争力。
Ceva的无线通信IP全球领先，可提供蓝牙、Wi-Fi、5G、UWB等无线通信IP，是IoT、智能手机、汽车电子等领域无线互联的核心供应商，尤其在低功耗蓝牙IP领域市占率极高。
SST（冠捷半导体）的技术优势是SuperFlash嵌入式存储IP。其专注于嵌入式闪存技术，提供高可靠性、低功耗的Flash IP，广泛应用于消费电子、工业、汽车等领域，是MCU、IoT芯片的核心存储IP供应商。
然而，比整体增长更值得关注的，是市场内部正在发生的结构性变化。
03
接口IP，增速迅猛
半导体IP主要分为处理器类（CPU/GPU/NPU）、接口类（PCIe/CXL/DDR）、车规级、互联类（Chiplet相关）等。过去，处理器IP（如CPU、GPU内核）是市场的绝对主角。但随着生成式AI的崛起，系统性能的瓶颈不再仅仅取决于单一计算核心的强弱，而是由“计算能力、内存带宽、互连带宽、系统延迟”中最慢的一环决定。算力正在从“决定性优势”走向“基础设施化”，而决定数据能否高效流动的“连接”能力，则成为了新的权力中心。
这一转变直接反映在IP市场的品类消长上：
在过去很长一段时间里，处理器IP都是半导体IP市场的核心，占据绝对主导地位。但2024年有线接口IP的增长率达到23.5%，高于处理器类IP增速，成为IP市场增长的主要驱动力。这一领域的增长，主要得益于PCIe、DDR、以太网和D2D等协议的广泛应用。具体来看：
AI算力瓶颈倒逼，高端接口成为“刚需”
当大模型迈入千亿、万亿参数时代，AI芯片、HPC芯片对数据传输带宽的渴求呈指数级飙升，PCIe 6.0/7.0、CXL 3.0、HBM4、224G/400G SerDes这些高速接口，早已不是简单的辅助模块，而是制约算力释放的“命门”。更关键的是，高端接口的设计门槛堪称业内“硬骨头”，涉及高频信号完整性、低功耗控制等多重技术难题，企业自研不仅要投入上亿元研发成本，更要面对流片失败的巨大风险，而Synopsys、Cadence、Alphawave等厂商的成熟商用接口IP，自然成为芯片厂商的最优解。
Chiplet架构普及，拉动接口IP用量激增
Chiplet芯粒架构的普及，彻底颠覆了传统芯片设计逻辑，多芯粒异构集成模式下，不同功能芯粒的协同工作，完全依赖UCIe、SerDes等Die-to-Die接口IP，每颗Chiplet需搭载多组接口实现高速互通，既拉动接口IP用量几乎翻倍，也推动其技术规格持续迭代。
先进制程演进，接口IP愈发不可替代
3nm、2nm先进制程的演进，进一步放大了接口IP的不可替代性：制程节点提升带来的线宽缩小、信号干扰加剧，让接口设计难度呈几何级数攀升，自研周期拉长、成本翻倍，商用IP的性价比与安全性优势愈发凸显；再叠加PCIe、CXL等接口协议每2-3年一次的快速迭代，以及SoC芯片集成度提升带来的IP复用刚需，接口IP的增长动能被彻底激活。
接口IP的爆发式增长，不仅重构了半导体IP市场的品类权重，更让“IP话语权”成为产业竞争的核心战场，那些手握核心IP的企业，既能凭借技术壁垒占据产业链高地，也能通过生态绑定抢占市场份额。正是在这样的产业逻辑下，一场围绕IP的布局战悄然打响，巨头们纷纷通过收购、自研等方式，加速构建属于自己的IP护城河。
04
巨头抢滩，争夺IP话语权
格芯，相继完成两笔收购
去年7月至今年1月，格芯完成了两笔关于IP的收购，分别是收购的EDA+IP龙头企业Synopsys的ARC处理器IP解决方案业务、AI和处理器IP领先供应商MIPS。
其中MIPS拥有40余年处理器IP研发经验，核心产品包括基于RISC-V架构的Atlas系列CPU IP、高性能实时处理器IP，主打中高端边缘计算场景；Synopsys的ARC处理器IP业务覆盖ARC-V（RISC-V）和ARC CPU IP、DSP IP、神经网络处理单元（NPU）IP，以及相关软件开发工具，主打低功耗、低成本、高可配置性。
两者整合后，格芯可以提供超低功耗IoT处理器到高性能边缘AI处理器、从CPU/DSP到NPU的全栈式计算IP解决方案。值得注意的是，这两笔收购还有另一个核心价值，即让格芯成为RISC-V生态核心玩家。RISC-V作为开源指令集架构，凭借开放、灵活、低成本、自主可控的优势，正在边缘计算、物联网、汽车电子等领域抢占ARM的市场份额。
晶圆代工厂向客户提供的IP多为接口类的基础模块，而Arm等公司会针对部分制程节点定制其处理器核心。但通过此次收购，格芯将成为首家基于开源RISC-V指令集架构、面向计算应用场景提供处理器IP的代工厂商。
在晶圆代工领域，台积电凭借先进制程（3nm/2nm）、极致良率、完善生态，占据晶圆代工市场约七成的市场份额，尤其在高端AI芯片、手机SoC领域几乎垄断。而格芯早在2018年就已决定放弃先进制程研发，聚焦14/12nm及以上特色工艺。因此，选择错位竞争、聚焦差异化，或许会是格芯的成功路径之一。
高通收购Alphawave
Alphawave Semi最初叫Alphawave IP。正如其名，它是一家纯粹的IP供应商，正如上文所言，其核心拳头产品是SerDes（解复用器），覆盖PCIe、CXL、UCIe等协议。这是一种让数据在芯片内外进行超高速传输的关键技术。去年6月，美国芯片巨头高通宣布以约24亿美元现金收购Alphawave。据悉，Alphawave的客户包括亚马逊AWS等头部企业。
此次收购被视为高通“重返数据中心”的关键一步。2017年，高通曾推出ARM架构服务器芯片Centriq 2400，但因Arm生态薄弱及市场竞争压力退出。2021年，高通以14亿美元收购高性能Arm服务器芯片设计公司Nuvia，重新积蓄技术能量。
此次收购Alphawave，高通旨在AI数据中心和高性能计算的网络传输技术方面的短板。通过整合Alphawave的高速互联IP，高通可优化芯片间数据传输效率，降低AI算力部署成本，尤其在UCIe小芯片互联领域抢占先机。
此外，IP大厂也在通过收购、技术研发等路线，增强自身实力。2025年4月17日，Cadence宣布，已与Arm达成最终协议，收购Arm的Artisan基础IP业务。该业务涵盖标准单元库、内存编译器以及针对领先代工厂先进工艺节点优化的通用I/O（GPIO）。此次交易将增强Cadence不断扩展的设计IP产品线，其核心产品包括领先的协议和接口IP、内存接口IP、适用于最先进节点的SerDes IP，以及即将收购的Secure-IC公司提供的嵌入式安全IP。Cadence硅片解决方案事业部高级副总裁兼总经理Boyd Phelps表示：随着Arm的Artisan IP的加入，Cadence将进入基础IP市场，并支持设计服务和小芯片产品的新增长。
AI算力时代的到来，彻底重塑了半导体产业的价值逻辑，半导体IP从“产业配角”跃升为“核心中枢”，成为决定芯片性能、研发效率与产业话语权的关键变量。未来，随着AI算力需求的持续提升、Chiplet架构的普及与RISC-V的崛起，半导体IP市场将迎来更激烈的竞争与更深刻的变革。
