5G NB-IoT报告| 超1.4亿连接,百亿产值,NB-IoT产业的成长极限在哪里?

市大妈
经过过去几年的发展,5G NB-IoT产业在国内的已经领先于国际2-3年,头部行业应用已经进入成熟阶段,新的应用领域不断被拓展,相关产品也越来越丰富。在未来,5G NB-IoT的市场认知度也将变得越来越高,2-3年内仍然能够保持快速发展,随后进入发展的稳定期。

经过过去几年的发展,5G NB-IoT产业在国内的已经领先于国际2-3年,头部行业应用已经进入成熟阶段,新的应用领域不断被拓展,相关产品也越来越丰富。在未来,5G NB-IoT的市场认知度也将变得越来越高,2-3年内仍然能够保持快速发展,随后进入发展的稳定期。

虽然市面上也有不少5G NB-IoT相关的报告,但我们仍希望能给读者提供更多的角度、更详尽的说明以及更全面的梳理内容。因此为了方便更多人对5G NB-IoT产业有全面而清晰的了解,我们对10多家的国内5G NB-IoT一线代表企业进行了深度的调研,覆盖了全产业链环节,完成了这份中国5G NB-IoT市场产业调研报告,报告主要针对国内5G NB-IoT产业进行了全面的梳理,展示了一个清晰的5G NB-IoT产业链、典型的应用及最新的市场等情况。

PART 1 5G NB-IoT基本介绍

5G NB-IoT背景与市场概况

5G NB-IoT产业背景

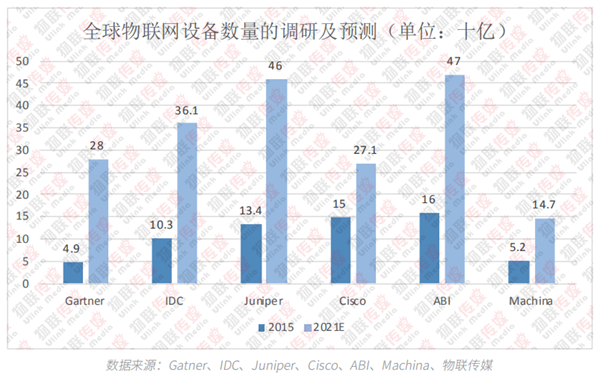

全球多家知名研究机构对物联网连接数的预测都非常乐观,下图根据各大机构对于设备数量的调研及预测数据整理而成:

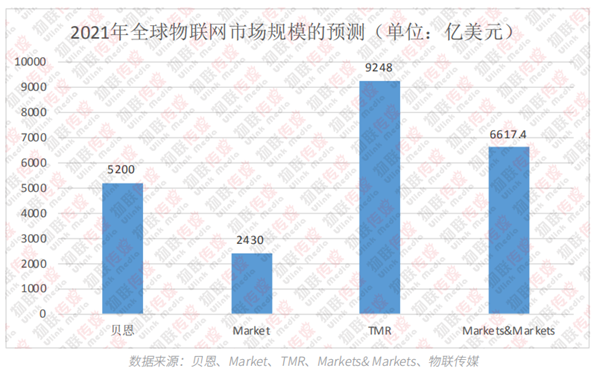

基于庞大的连接数量,可以带动更为庞大的市场产值转化,对于物联网市场产值规模的预测,各大研究机构同样都持有非常乐观的态度。下图中,物联传媒统计了一些主流的研究机构对2021年全球物联网市场产值的预测数据。


5G NB-IoT技术背景

随着物联网的快速发展,这些通信技术无法有效承载海量的中低速物联网连接的问题也越来越明显,且这些技术在覆盖能力、安全保障等方面也存在一定的缺陷。一系列针对传输速率、覆盖、容量等进行了专门优化的低功耗广域网通信技术便应运而生。其中,5G NB-IoT以低功耗、大连接、低成本等性能优势,从而带动智慧城市、资产追踪、共享经济、智能家居等领域的物联网应用快速落地。

5G NB-IoT需求背景

2G/3G应用需新技术承接:一直以来,2G因其盈利低、维护成本高、功耗及频谱利用率上的劣势等多方面原因,退网需求已经十分强烈。三大运营商陆续进行退网行动,工信部正式发文,明确提出要引导新增物联网终端不再使用2G/3G网络。

NB-IoT终端价格更低:经过多年的发展,5G NB-IoT模组的价格已趋于甚至低于2G模组成本。

覆盖范围及功耗:从理论数值来看,2G/3G/4G/5G基站覆盖范围及功耗都不如LoRa、Sigfox技术,因此运营商推出一种在覆盖范围及功耗方面能与这些非授权技术相提并论的技术显得至关重要。

5G NB-IoT技术最新进展与演进趋势介绍

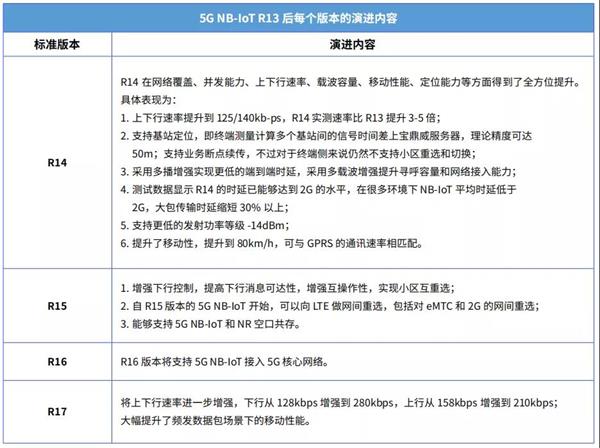

5G NB-IoT的标准最初的R13版本开始,持续不断地在演进中,截至目前,3GPP已经开启了R17版本的演进。


5G NB-IoT国内外最新发展情况对比

5G NB-IoT连接数

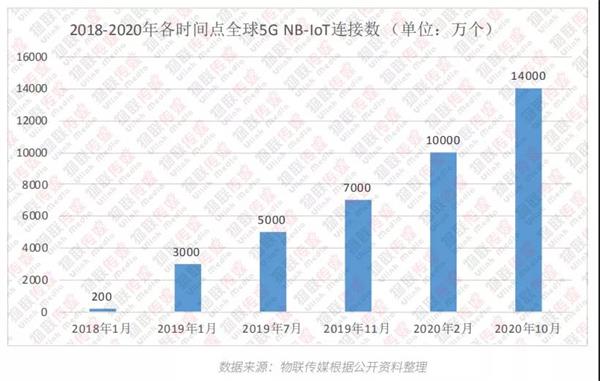

早在2020年10月,全球5G NB-IoT连接数就已经达到了1.4亿,仅中国这一市场也早就突破了1亿的量。

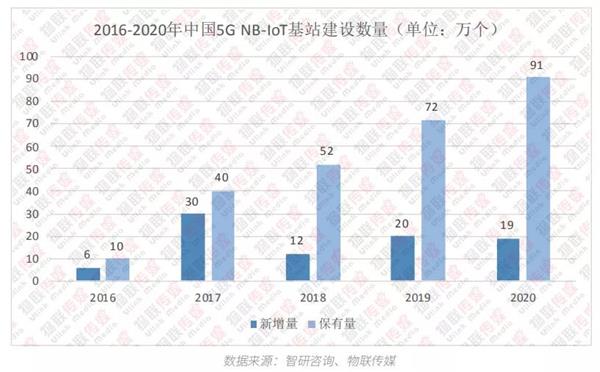

5G NB-IoT基站建设

截至2020年底,我国已建成5G NB-IoT基站超过90多万个,这构成了5G NB-IoT广覆盖和基础设施的主体。


5G NB-IoT网络覆盖

根据GSMA统计,截止2020年9月,全球部署的5G NB-IoT网络累计达到97个,其中有30张网络同时支持5G NB-IoT和eMTC,已应用至40多个行业的50多种业务。

就我国而言,已经实现全国主要城市、乡镇以上区域连续覆盖,为各类应用的发展奠定良好的网络基础,带动5G NB-IoT相关产业发展不断加速。

5G NB-IoT应用概况

我国芯片模组、行业应用等方面都已经趋于成熟,5G NB-IoT气表、水表等先发应用不断加速,双双突破了2000万的应用量;5G NB-IoT烟感、电动车等应用迅速起量,目前也分别接近1000万规模。此外,越来越多的行业加入5G NB-IoT阵营,呈现出共享白电、智慧路灯、智慧停车、智慧农业、智能门锁、智能跟踪等一大批百万级的应用。目前正由点及面,向全国范围内拓展。

PART 2 5G NB-IoT产业链分析

中国5G NB-IoT产业链上下游分析

5G NB-IoT产业的繁荣,离不开生态链所有企业的支持,5G NB-IoT生态圈日益壮大,在GSMA注册的Mobile IoT创新伙伴成员单位超2500家,生态伙伴活跃在全球各地,包含了各行各业,呈现出一派百家争鸣、群芳竞艳的景象。

5G NB-IoT芯片厂商

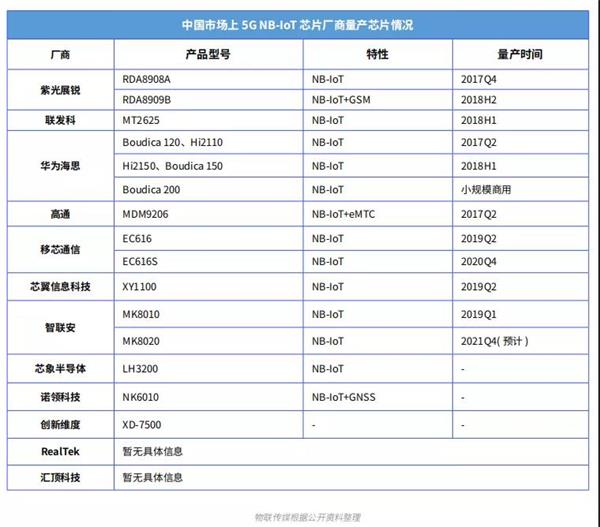

以下是国内市场上主流5G NB-IoT芯片厂商相关芯片量产情况:


5G NB-IoT基站供应商

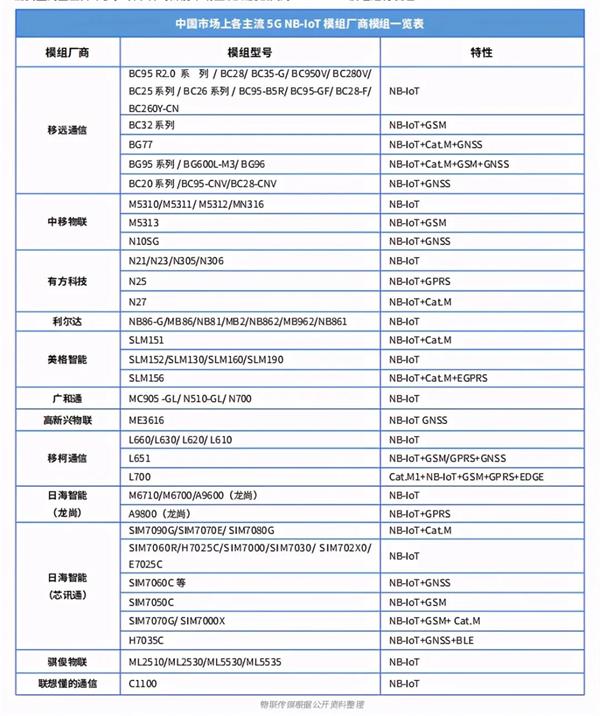

以下针对目前市场上认知度较高的5G NB-IoT模组进行梳理:


此外,报告还从5G NB-IoT基站供应商、网络运营商、终应用厂商、解决方案集成商以及5G NB-IoT用户进行了分析。

5G NB-IoT产业链特点分析

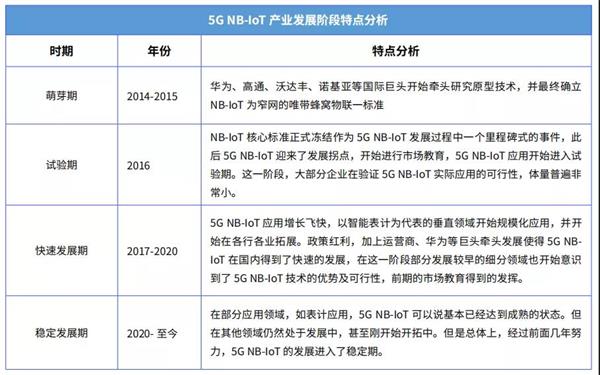

自2014年发展开始,5G NB-IoT在我国的发展经历了多个发展阶段:萌芽期、试验期、发展期、成熟期。


中国5G NB-IoT产业链挑战与发展趋势分析

产业外部的问题与挑战:

LTE-Cat.1

LTE-Cat.1将会成为5G NB-IoT最主要的竞争对手,主要原因有:

1、二者都是蜂窝网络连接技术,在网络质量与覆盖方面相差无几,并且由于二者都是中低速连接技术,终端成本也比较接近,会形成业务的重叠度。

2、LTE-Cat.1相较于5G NB-IoT而言,在移动性,传输速度,语音通话等方面能力更强,具有更多的适用场景,在2G退网的时代背景之下,需要有新的技术进行填补,目前2G应用主要有POS机、儿童手表、共享设备等,而这些场景更适合采用LTE-Cat.1。

3、当然NB-IoT也有自己的独特优势,就是低功耗与性价比,在数据量小,传输频次不高、移动性要求不高的场景中,NB-IoT的性价比是最高的。

其他的长距离传输技术

主要是LoRa技术,LoRa技术作为比NB-IoT更早商用的技术,在低功耗广域网市场早就积累了一大批企业与应用。

不过LoRa因为其“私网”的性质,天然的与蜂窝网络有区别,通过数年的摸索之后,目前LoRa技术在国内主要用在公网覆盖差或者对数据有私密性要求的企业级场景使用,并且正在往室内家居应用方向拓展。

而ZETA、Chirp-IoT等国产的长距离传输技术目前也在市场有较多的应用,其市场定位与LoRa类似,虽然从技术特点上来说,他们与5G NB-IoT相似度比较高,但是因为网络运营的差异性,在市场上也能形成一定的互补关系。

产业内部的问题与挑战:

芯片方面:如何提高5G NB-IoT芯片与实际应用的适配度并不容易;此外,5G NB-IoT芯片企业目前市场上的玩家也越来越多,竞争程度也将会日益激烈。

模组方面:5G NB-IoT模组企业非常的多,我们从公开的的途径上都能找到上百家模组厂商,但事实上,有规模应用与出货量的模组企业并不多,并且,模组产品同质化与价格竞争的问题早就是业界共识,尤其是小模组厂商,在后续的产品迭代与运营方面的支撑并没有可靠的保障,这就存在对应用发展有负面效果的风险。

网络方面:一方面,虽然三大运营商在全国范围内已经建设了5G NB-IoT基站超过了90万个,但是覆盖率仍然远远不足,在基站建设采取按需建设后,网络覆盖率也将朝着更精准的方向发展;另一方面,即使运营商开启高频服务功能,每年5G NB-IoT资费可以提升到35-40元,但对于运营商的直接收入贡献还非常有限,是一种高投入、低产出的业务。

应用方面:一是,应用过于碎片化,集中度不高,难以形成大规模应用,且每个细分领域都需要先投入资金、精力、时间来验证其可行性,同时投入与产出在前期无法保证,很大程度上影响了企业投入某个领域的积极性;二是,目前很多小范围使用的案例仍然不够成熟,不足以发展成为一个明确的应用领域,产品端已经进入状态,而应用端目前还在摸索过程中。

PART 3 5G NB-IoT应用分析

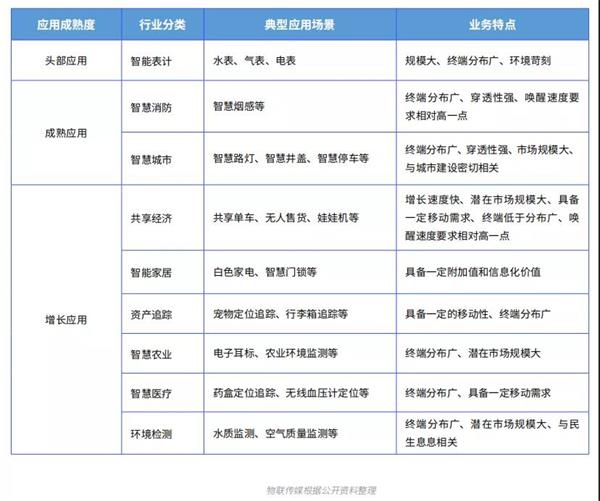

从应用场景来看,我国5G NB-IoT应用领域分布如下:

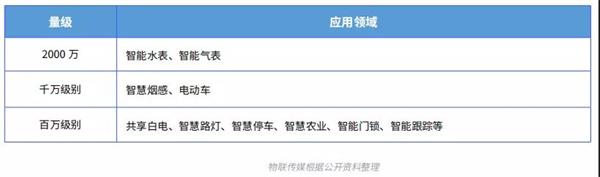

从应用内量级来看,截至2020年底,我国5G NB-IoT应用领域量级分布情况如下:

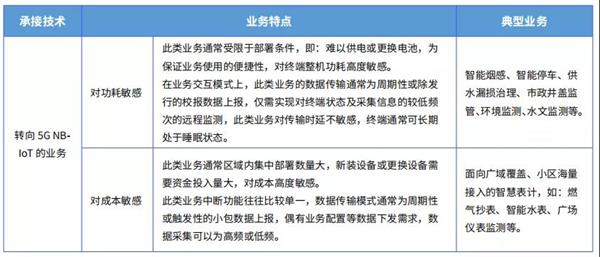

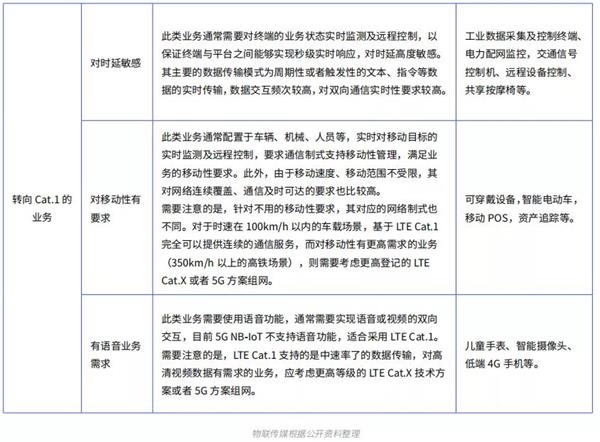

5G NB-IoT承接2G/3G应用分析:



PART 4 5G NB-IoT产业市场运营分析

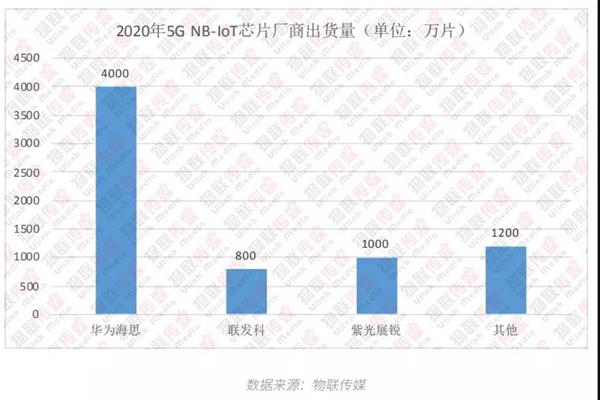

2020年5G NB-IoT芯片厂商出货量

本次调研中,我们对中国市场的5G NB-IoT芯片的出货量进行了调研与评估,结果如下:


数据说明:

1、在调研中,我们评估2020年芯片市场的出货量约7000万片左右,其中华为占50%以上的市场份额,而紫光展锐与MKT紧追其后。

2、其他的厂家中,国产芯片企业有移芯通信、芯翼信息、智联安等都有一定的出货,此外,高通在国内也有少量的出货,高通的芯片在海外市场有一定的量。

5G NB-IoT模组出货情况介绍

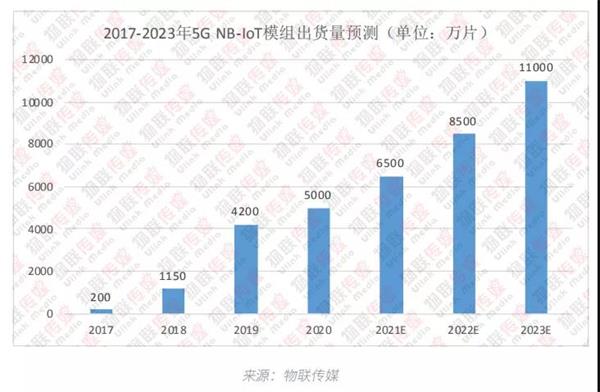

本次调研中,我们2017-2023年5G NB-IoT模组的出货量情况进行了评估,结果如下:


数据说明:

1.2017-2019年,5G NB-IoT模组出货量有一个高速增长期,每年有几倍的增长。

2.2020年上半年,由于受到疫情影响,虽然下半年5G NB-IoT建设基本恢复,但增长率仍受到了一定影响。

3.2020年工信部发布《关于深入推进移动物联网全面发展的通知》,明确提出,未来将按需新增建设NB-IoT基站。此举也将对5G NB-IoT出货量增长产生一定的影响,再加上,目前5G NB-IoT最大的应用在抄表领域,随着抄表市场的渗透率的提升,5G NB-IoT的总体增长速度会有所放缓,预计未来几年,5G NB-IoT的模组出货量将保持30%左右的增长速度,并将在2023年,单年度的模组出货量将会超过1个亿的门槛。

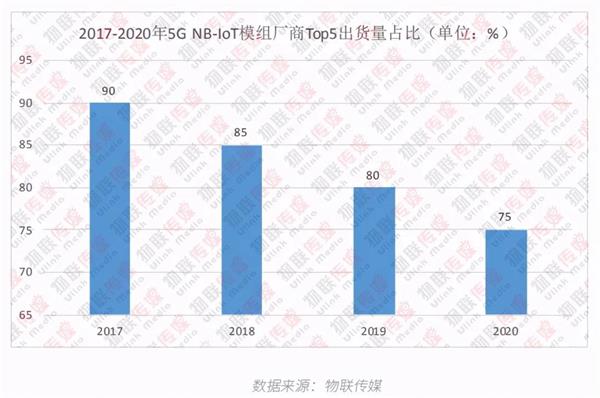

从模组厂商Top 5出货量的角度看,从2017年到2020年,Top 5厂商的出货量占了总体出货量的比重很高,2017-2020年5G NB-IoT模组厂商Top5的出货量占比情况如下:

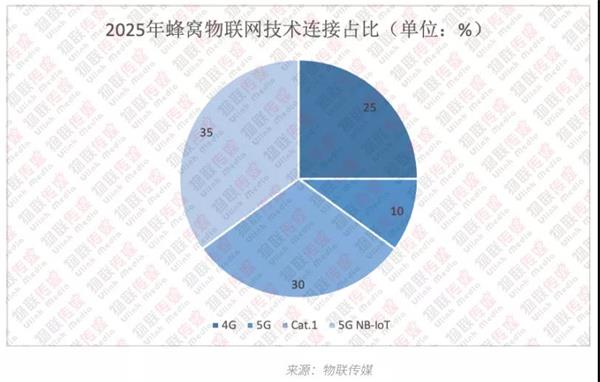

2025年5G NB-IoT占比情况介绍

截至2020年底,国内三大运营商的物联网连接数约为12亿个。由于2G、3G退网,并由LTE-Cat.1和NB-IoT承接,因此2025年蜂窝物联网设备将主要为5G、4G、LTE-Cat.1和5G NB-IoT承载,其中5G NB-IoT的占比为35%,成长空间广阔。


数据说明:

由于2G/3G现已进入退网阶段,因此即使到2025年仍未退干净,在此忽略不计。

5G NB-IoT市场产业规模分析

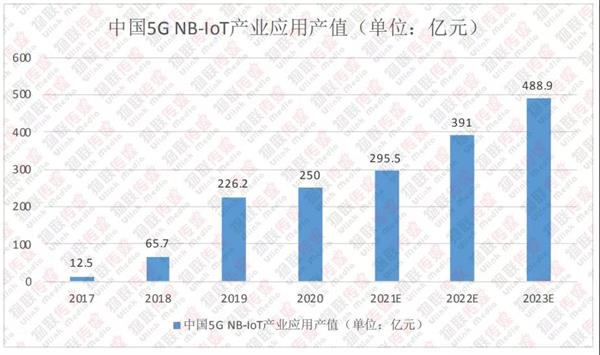

本次调研中,我们综合所了解的行业信息,对目前整个5G NB-IoT产业的应用产值进行了评估,整体如下:


数据说明:

1.本表评估的是国内市场5G NB-IoT的应用产值,并没有包括组网方面的投入产值。应用端评估的是以NB-IoT为核心的产品终端硬件的价值以及以此衍生而出的数据流量、数据应用方面的价值,我们综合考虑了终端产品的价格变化以及数据衍生价值比例的提升因素。

2.2017-2019年应用产值呈倍数增长主要是连接应用的大量部署,而在2019—2021年增长相对平缓,主要是终端产品降价所导致;2021-2023年增速变快主要是价格降幅平滑,并且数据衍生价值的比例提升所致。

5G NB-IoT行业市场价格分析

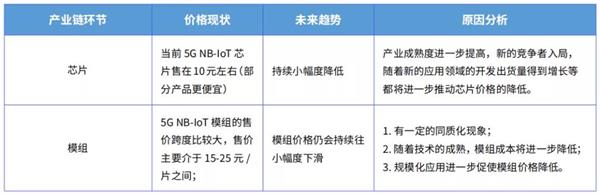

针对我国5G NB-IoT芯片、模组这两种产品形态的价格进行了调研,以下是梳理出来的主要信息:


5G NB-IoT芯片、模组价格梳理

数据说明:

终端应用、解决方案由于受行业的差异影响较大,在此不做梳理
